VFD-ийн энгийн алдааг олж засварлах - igBT, ШИНЭ

Анхааруулга:

Хэмжилт хийхээс өмнө VFD нь унтрааж, цахилгаан шугамууд нь R, Power Spep Repor R, Power Spe Spect u, V, V, V, W-ийг арилгана. Зөвхөн P + / N- хэмжих дараа DC хүчдэл байхгүй бөгөөд энэ нь үйлдлийг гүйцэтгэх боломжгүй юм!

VFD-ийн шулуун шүүлтүүрийн модулийг хэмжих:

Нэгдүгээрт, мулиметрийг "Diode" байрлалд байрлуул, дараа нь илрүүлэх алхамуудыг дагахын тулд Multimeter-ийн улаан, хар тестийг ашиглана уу.

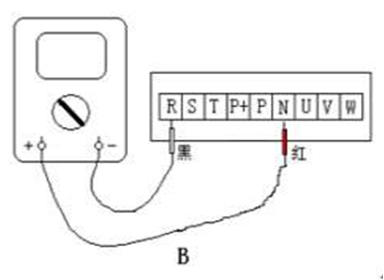

Хоёрдугаарт, DC автобусны P (+) -ийг хар терминал хар тугалга, REST TEXING P (+) -д хүрнэ үү, улаан туршилтын хар тугалгатай дарааллаар дамжина. Харуулсан утгыг мультиметр дээр тэмдэглээрэй.

Гуравдугаарт, дараа нь DC-ийн автобусны сөрөг терминал n (-) -д хүрч, хар тестэд хүрч, хар тестэд хүрч, хар тестэд хүрч, мультиметрийн дэлгэцийн утгыг хүргэе.

Дөрөвдүгээрт, хэрэв зургаа дахь хэмжилтийн утга нь үндсэндээ тэнцвэртэй байвал vfd-ийг засахад асуудал гарахгүй байгааг харуулж байна. Үгүй бол, зохих байрлалд байгаа үнэнжүүлэх модуль гэмтсэн байна.

VFD-ийн IGBT модулийг хэмжих:

Нэгдүгээрт, мулиметрийг "Diode" байрлалд байрлуул, дараа нь илрүүлэх алхамуудыг дагахын тулд Multimeter-ийн улаан, хар тестийг ашиглана уу.

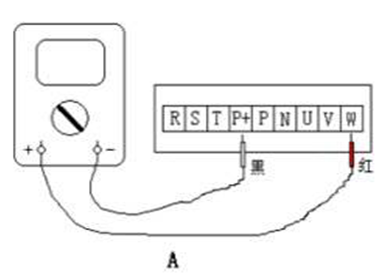

Хоёрдугаарт, Хар туршилтын хар тугалга бүхий DC автобусны P (+) -ийг + u, v, v, v, up-д хүрнэ. Харуулсан утгыг мультиметр дээр тэмдэглээрэй.

Гуравдугаарт, дараа нь DC-ийн автобусны сөрөг терминал n (-) -д хүрч, хар тестэд хүрч, V, V, Mo Mo MultiMeter-ийн дэлгэцийн үнэ цэнийг хүргэе.

Дөрөвдүгээрт, хэрэв зургаа дахь хэмжигдэхүүн нь үндсэндээ тэнцвэртэй байвал энэ нь VFD-ийн IGBT Invert-тай холбоотой асуудал байхгүйг илтгэнэ. Үгүй бол, харгалзах байрлал дахь IGBT INVERTER нь эвдэрсэн.
