3 үе шат 480V AC Drive VFD

WCE-ийн SCK300 цуврал хөтчүүд бол фэн, фэн, насос, ХУГАЦААНЫ АЖЛЫН АЖИЛД АВНА, ХУДАЛДАН АВНА Түүний цөм нь өндөр хурдны зохицуулалтын нарийвчлалтай, өндөр үр ашиг, инженерийн шинж, энэхүү хүч бүхий онцлог шинж чанар болон их оюун ухааны шугамын хувьд чиглүүлэлт технологийг үрчилж чаддаг. Мөн бид улс даяар олон газар төгс үйл ажиллагаагаа төгс төгөлдөр болгохын тулд Mobile Crusher Cabinets-д зориулсан тусгай шийдлийг гаргасан.

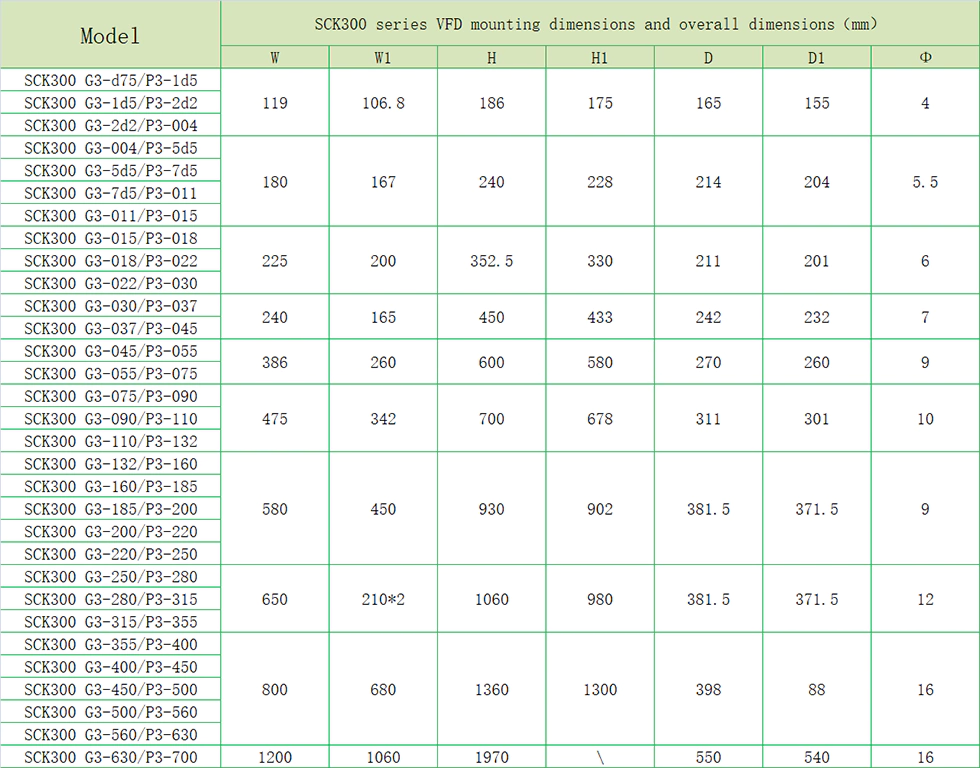

Бүтээгдэхүүний параметр (тодорхойлолт)

Бүтээгдэхүүний онцлог

● i / o онцлог

◆ ОДОО УСНЫ ХЯНАЛТ: 220V / 380V / 660V ± 15%

◆ Оруулах давтамжийн хүрээ: 47 ~ 63 цаг

◆ Гарах хүчдэлийн хязгаар: 0 ~ ~ Оролтын хүчдэл

Гаралтын давтамжийн хүрээ: 0 ~ 400 цаг

● Функциональ онцлог

◆ давтамжтай тохируулах горим: дижитал тохиргоо, аналог тохиргоо, аналог тохиргоо, серийн харилцааны тохиргоо, олон хурд,

◆ PID Хяналтын функц

◆ Олон хурдны хяналтын функц: 16 хурдны хяналт

◆ дүүжин давтамжийн хяналтын функц

◆ Зогсоох функцгүйгээр агшин зуурын хүч чадал

◆ Түргэн / Jog Key Fire: Олон функцын товчлол нь хэрэглэгчдэд чөлөөтэй тодорхойлсон байдаг

◆ Автомат хүчдэлийн тохируулгын функц: Эрчим хүчний хүчдэл өөрчлөгдөхөд гаралтын хүчдэл тогтмол хэвээр байх болно

◆ Буруугаар хамгаалалтын функцийг өгнө: Одоогийн, хүчдэл, хүчдэл, хүчдэл, хэт их хүчдэл, фазын алдагдал, хэт их ачаалал, хэт ачаалал, хэт ачаалал, хэт ачаалал, бусад хамгаалалтын функц ба хэт ачаалал

● ТУСГАЙ ЗӨВЛӨГӨӨ

◆ Програмын дижитал дижитал оролт: 8 оролт

◆ програмчлагдсан аналог оролт: AI1: 0 ~ 10V оролт, AI2: 0 ~ 10V эсвэл 0 ~ 10Вт оролт

◆ Цуглуулагчаа нээнэ үү: 1 гаралт

◆ Данейн гаралт: 2 гаралт

◆ Анусог гаралт: 2 гаралт: 2 гаралт, 0/4 ~ 20MA эсвэл 0 ~ 10V тус тусад нь

● Техникийн үзүүлэлтийн шинж чанарууд

◆ Хяналтын горим: PG Vector Control, V / F Хяналт, момент хяналт.

◆ Хэт их ачаалал: 150% -ийн үнэлгээтэй 60-аад он; 180% -ийн үнэлгээтэй 10с

◆ Crovque-г эхлүүлэх: PG векторын хяналт: 0.5 цаг / 150% (SVC)

◆ хурдны харьцаа: PG Vector Consection: 1: 100

Бүтээгдэхүүний програм

Бүтээгдэхүүнийг олборлох, фен, насос, насос, шинэ эрчим хүчний тоног төхөөрөмж, бусад тохиолдлуудад ашиглаж болно.

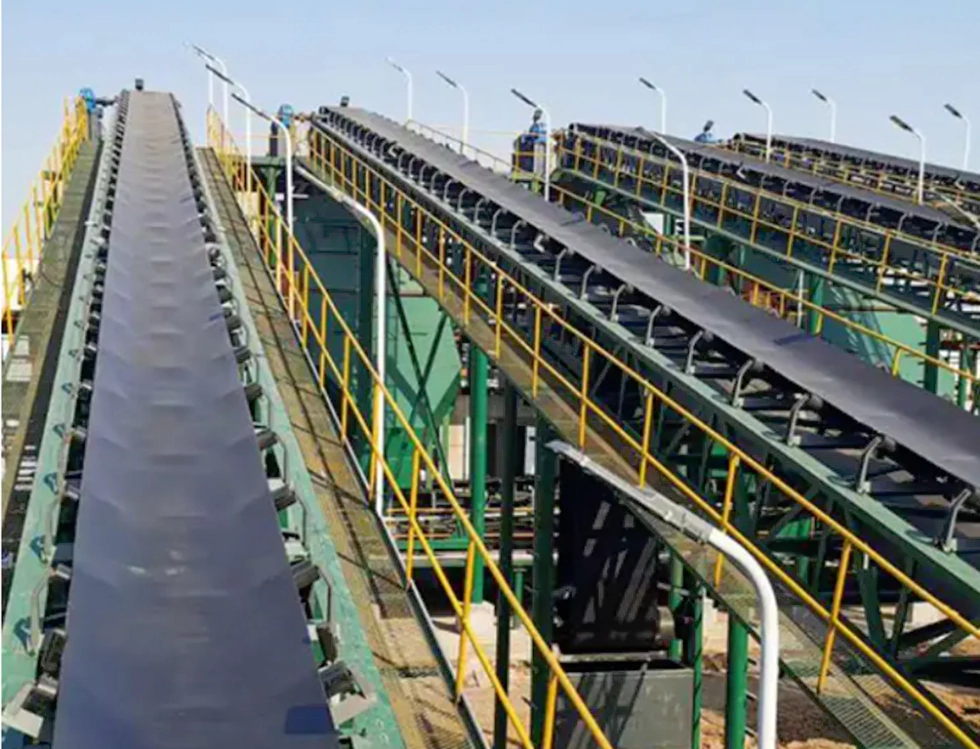

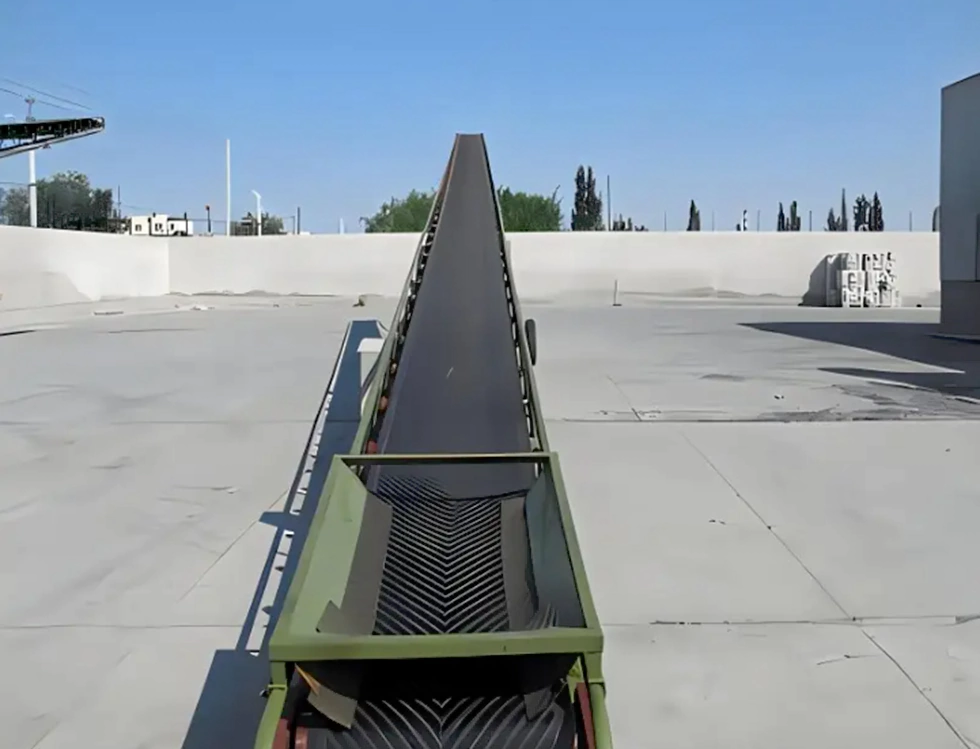

Конвейорын бүс, бараа тээвэрлэх бараа

CONVERIOR SEARS-ийн давтамжийн хөрвүүлэгчийн хэрэглээний програм бол үр дүнтэй, үнэн зөв, нарийвчлалтайгаар үр ашигтай, эрэмбэлэх гол технологийн нэг юм

1. Олон хурдны материаллаг дамжуулалт

Сценартио: Логистикийн агуулах дахь өөр өөр хэмжээтэй / жингийн багцыг шилжүүлэх

Ойлгосон:

Хурдны параметрийн олон багц (30 цаг / 50 цаг гэх мэт) Урьдчилан бэлтгэсэн бөгөөд PLC эсвэл HMI-ээр солигддог.

Багцын хэмжээг илрүүлэх фотелийн мэдрэгчтэй хослуулсан.

2. Нарийвчлалтай байрлал, ангилах

Screario: Express эрэмбэлэх төв нь илгээмжийг зорьсон газартаа чиглүүлдэг

Ойлгосон:

Shipoder FESTERSESS + Inverter хаалттай гогцоо хаалттай, байрлалыг ± 1 мм хүртэл байрлуулна.

Багцыг эрэмбэлэх порт дээр ирэхэд Inverter (DC тоормос + хурд Hove хурд) -ийг түлхэх род / роботын гар ажиллагаатай хамт тоглодог.

3. Синхрон хамтын ажиллагаа

Сценари: Олон сегмент дамжуулагч бүсийн бүс Дамжуулалт дамжуулах

Ойлгосон:

Мастер / боолын хяналтын горим: мастер давтамжийн контент нь давтамжийн контентыг илгээж, modbus / canopen-ээр дамждаг.

Каскадын хяналт: Арын конвейер нь урд талын хуримтлалаас зайлсхийх, урд талаас 5% илүү хурдан юм.

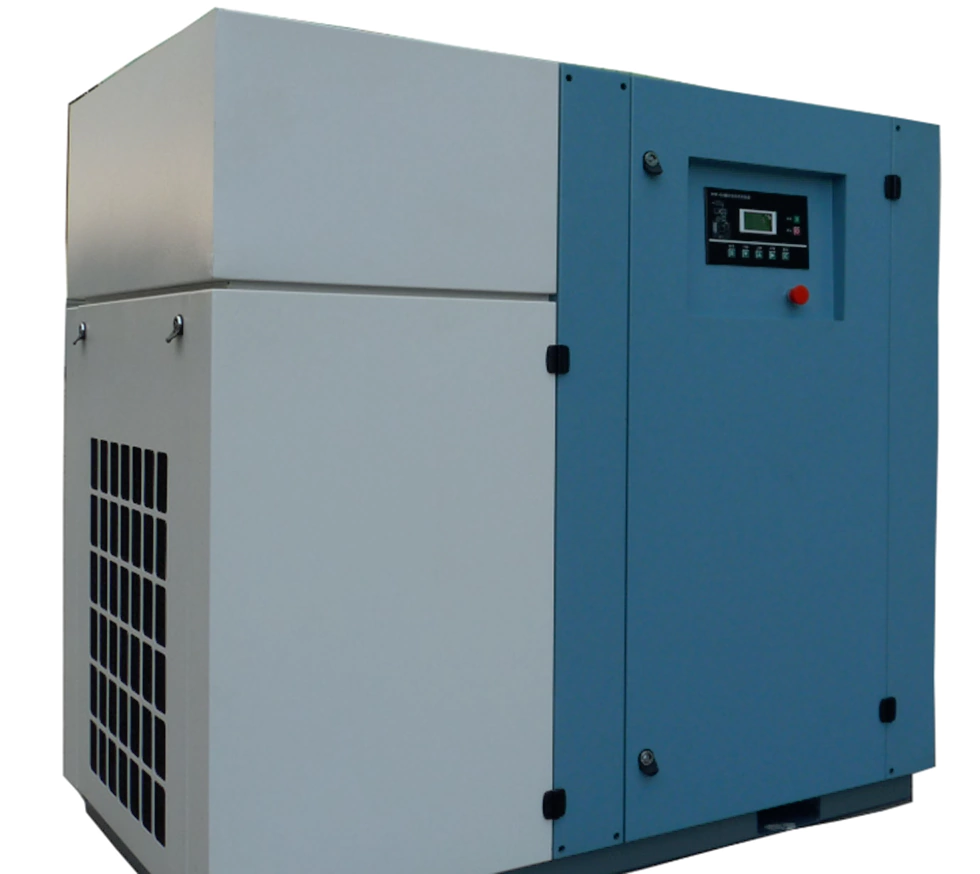

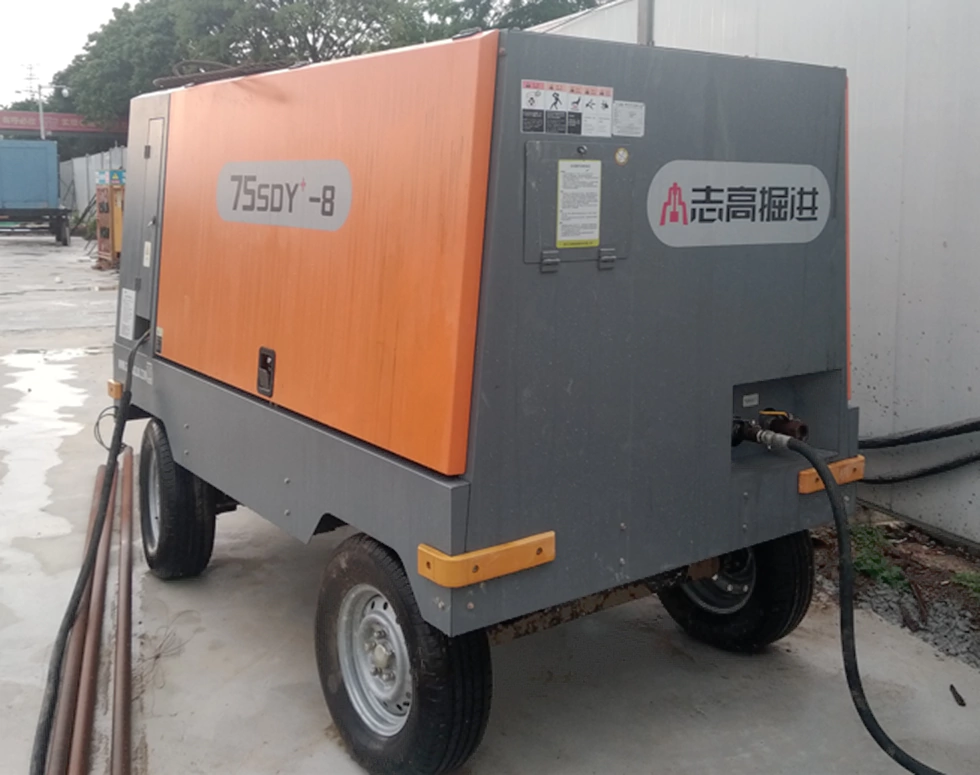

Агаарын компрессор

Агаарын компрессорын Inverter бол бүх төрлийн агаарын компрессоруудад зориулагдсан тусгай INVerter юм. Агаарын компрессорын давтамжийн өөрчлөлт нь даралтын зохицуулалтыг тогтвортой даралтын хооронд тогтвортой болгож, даралттай, даралттай байж болно. Зөөлөн эхлэл, компрессор үйлчилгээний үйлчлэх, засвар үйлчилгээний мөчлөгт хүрэхийн тулд мотор. Агаарын компрессорын яндангийн хэмжээ нь агаарын компрессорын хурдыг хянаж, өндөр температурт, хавар, хавар, хавар нь давталт,

Үйлдвэрлэлийн дэлгэрэнгүй

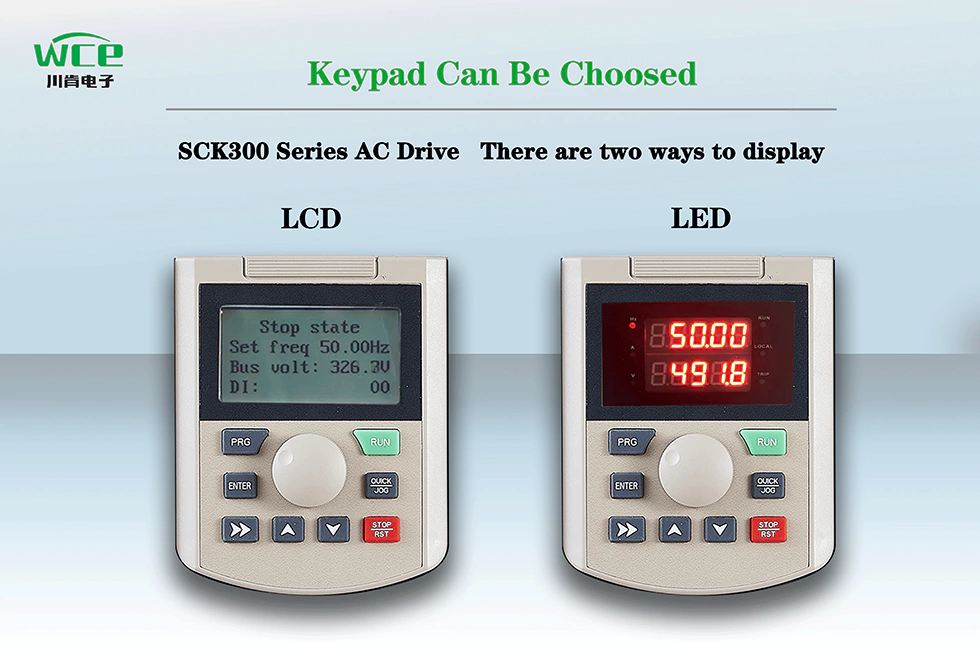

LCD нь олон хэлний текст, график, график, график, LED дэлгэцийн тоог харуулна

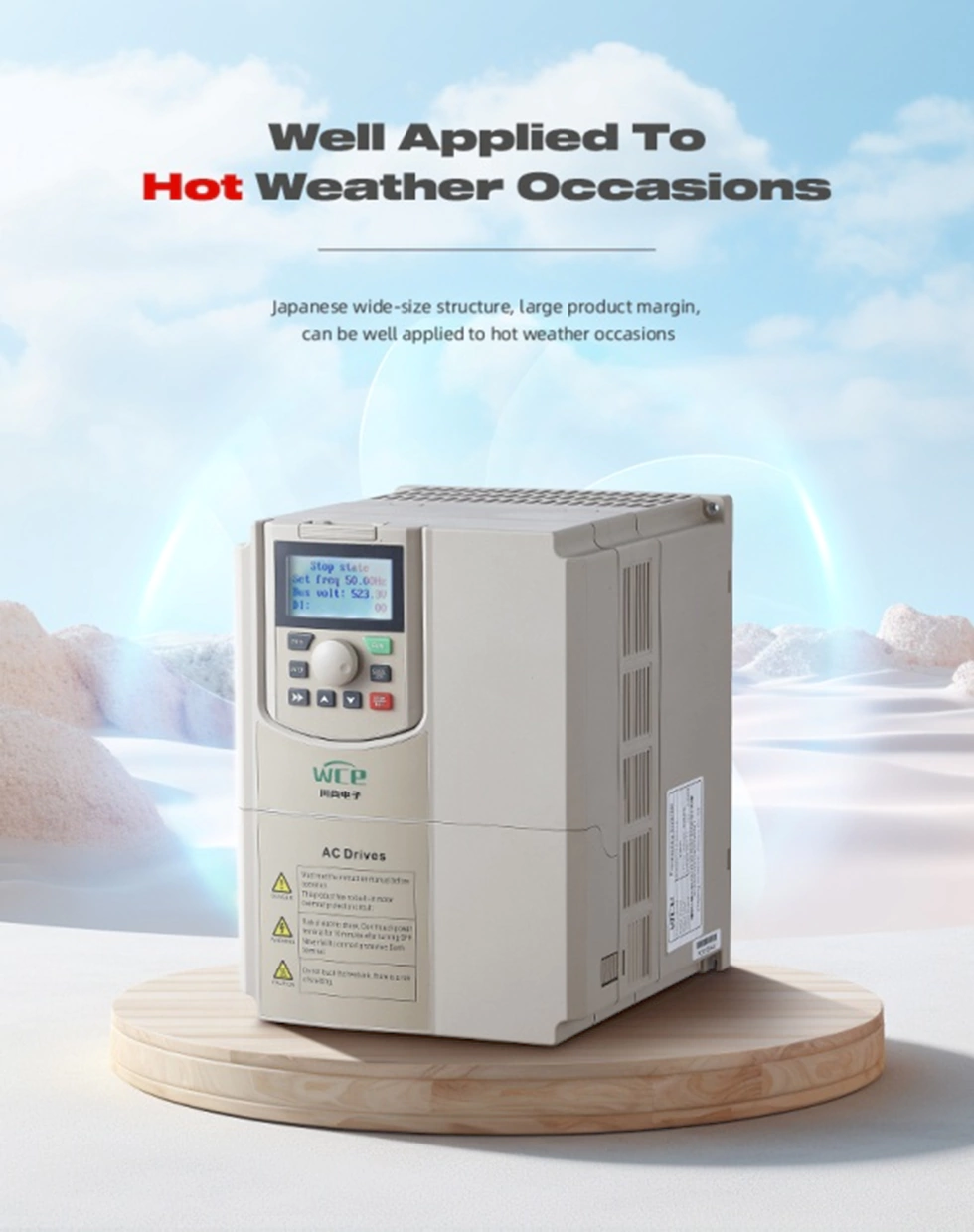

VFD хэмжээ нь том бүтэцтэй, томоохон радиатор, том радиатор, бүтээгдэхүүний ашиглалтын хэмжээ, халуун орны халуун орчинд ажиллах боломжтой.

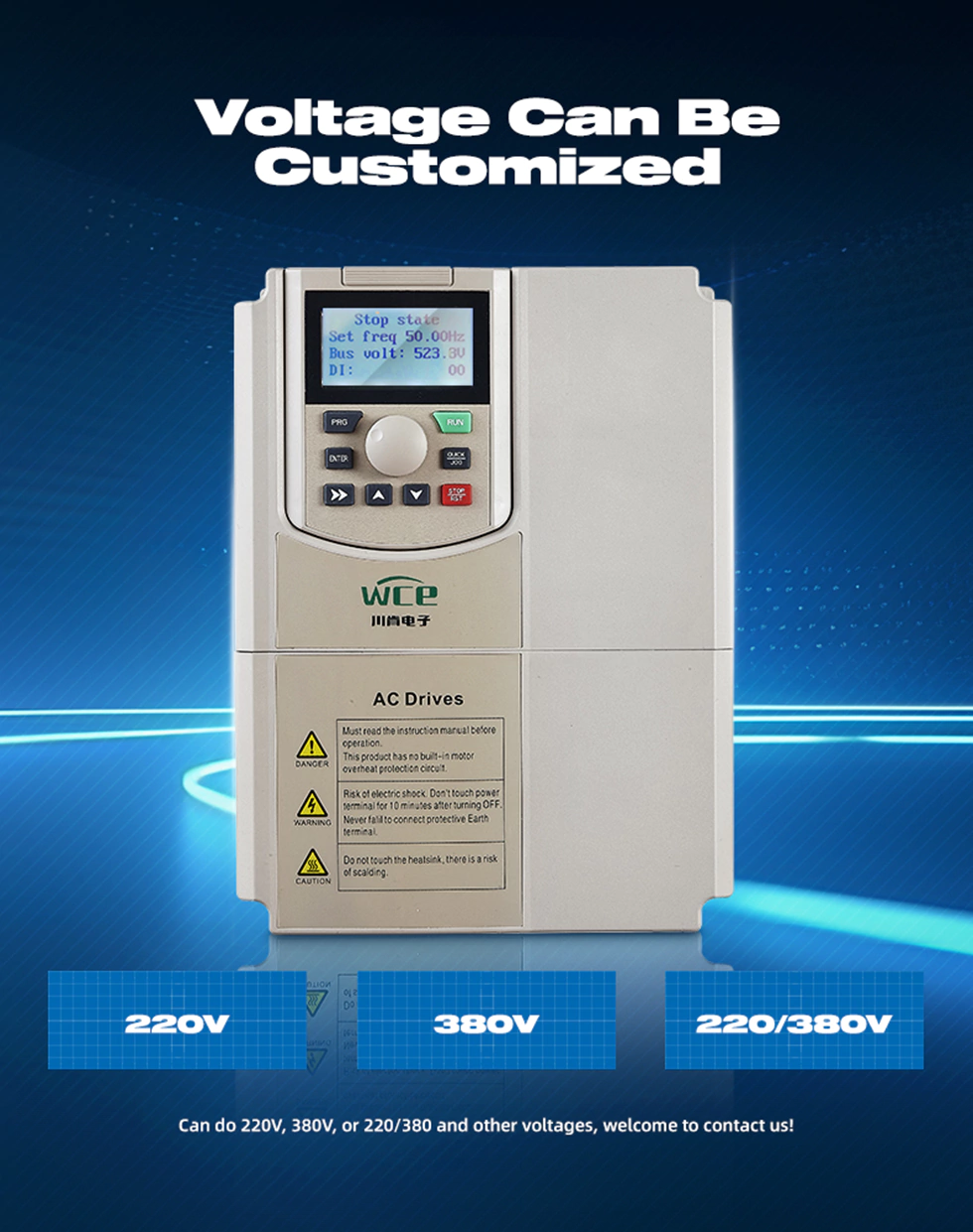

Янз бүрийн оролт, гаралтын горимыг тохируулж болно.

1.3p 380V оролт 3p 380V гаралт.

2. 3P220V оролт 3P220V гаралт.

3. 3P660V оролт 3P660V гаралт.

4. 1P220V оролт 3p 380V гаралт.

5. 1P220V оролт 3P220V гаралт.

Хурдны хянах функцтэй, давхар эхлэх боломжтой.

Энэ нь RTU RTU харилцаатай байдаг бөгөөд мөн тэлэлтийн карт нэмж, Prpbus TCP, PRPFUIBUS, PRPIBUS, PRPHIBUS, PRPIBUS, PRPIIBUS, PRPIUIBACE-ийг хэрэгжүүлж чаддаг.

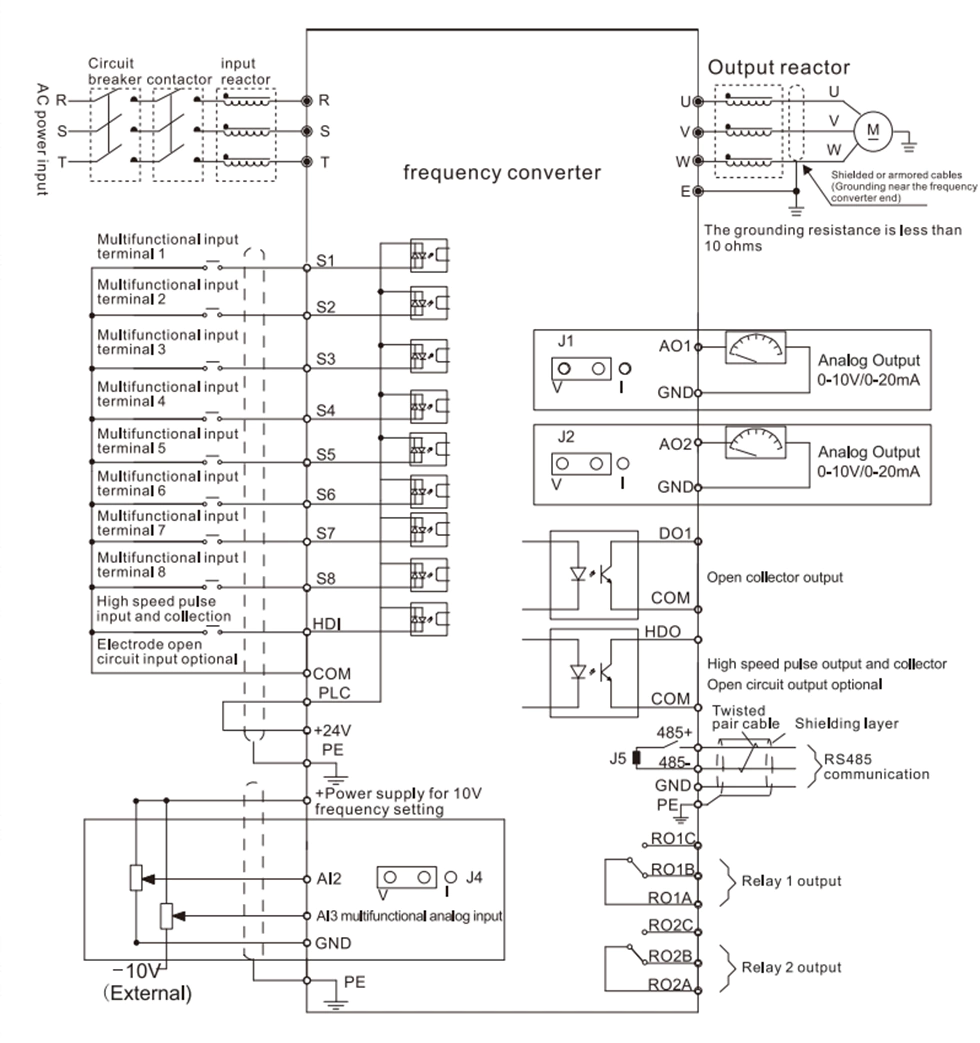

VFD Утасны диаграм.
